Kích thước máy nước nóng năng lượng mặt trời 140L-300L

Kích thước máy nước nóng năng lượng mặt trời là bao nhiêu?

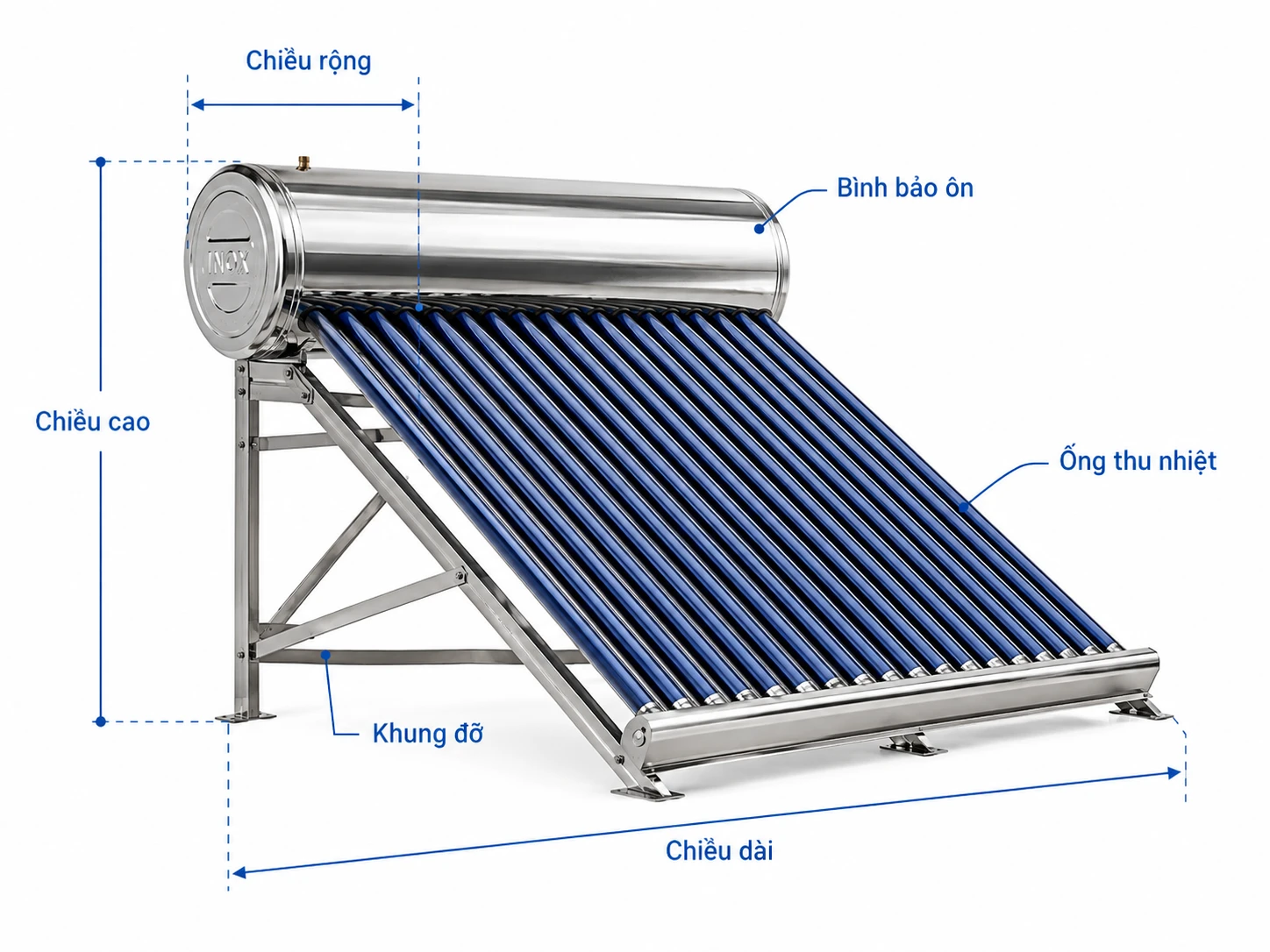

Kích thước thường được ghi theo dài × rộng × cao

Thông số kích thước thường được công bố bằng milimét hoặc mét. Tuy nhiên, thứ tự số đo trên mỗi website có thể khác nhau. Có nơi ghi dài × rộng × cao, có nơi lại ghi cao × rộng × dài. Vì vậy, không nên chỉ nhìn ba con số rồi bố trí ô chờ.

Trong thực tế lắp đặt:

• Chiều dài thường chạy theo hướng của ống thu nhiệt, tính từ phía bình bảo ôn xuống đầu ống.
• Chiều rộng thường tăng theo số lượng ống và chiều dài bình bảo ôn.
• Chiều cao phụ thuộc độ nghiêng và thiết kế chân đế.

Ngoài ba chiều trên, cần hỏi rõ kích thước có bao gồm chân đế, phần ống nhô ra, bình phụ và phụ kiện hay không.

Cùng dung tích nhưng mỗi model có thể khác kích thước

Dung tích 160L không phải một kích thước cố định. Hai máy cùng 160L có thể dùng số lượng ống khác nhau, đường kính ống khác nhau hoặc khung có độ nghiêng khác nhau. Vì vậy, chiều ngang và chiều cao lắp đặt có thể chênh lệch đáng kể.

Người mua nên chọn dung tích theo nhu cầu trước, sau đó mới đối chiếu model có kích thước phù hợp mái. Không nên chọn máy quá nhỏ chỉ vì một mẫu máy lớn hơn không vừa vị trí hiện tại.

Sau khi xác định dung tích và diện tích mái, bạn có thể tham khảo các dòng máy nước nóng năng lượng mặt trời theo thương hiệu, số ống và cấu tạo.

Bảng kích thước máy nước nóng năng lượng mặt trời phổ biến

Bảng dưới đây giúp hình dung xu hướng kích thước từ 140L đến 300L. Do chưa có một tiêu chuẩn kích thước chung giữa các hãng, các dòng chưa được xác minh theo model cụ thể sẽ được ghi là “cần kiểm tra bản vẽ sản phẩm”, thay vì sử dụng một con số chung dễ gây sai lệch.

Kích thước máy nước nóng năng lượng mặt trời 140L

Nhóm 140L thường được quan tâm bởi gia đình ít người hoặc sân thượng có diện tích hạn chế. Tuy vậy, máy dung tích nhỏ không đồng nghĩa chiều dài ngắn hơn nhiều, vì chiều dài thường phụ thuộc loại ống thu nhiệt. Khác biệt dễ thấy hơn thường nằm ở chiều ngang do số lượng ống ít hơn.

Kích thước máy nước nóng năng lượng mặt trời 160L

Một mẫu máy Đại Thành 160L được Toàn Phát Group công bố với chiều cao 1.230 mm, chiều rộng 1.380 mm và chiều dài 2.000 mm. Đây là ví dụ hữu ích để hình dung cách đọc ba chiều, không đại diện cho toàn bộ máy 160L trên thị trường.

Gia đình nhỏ đến vừa có thể xem thêm nhóm máy năng lượng mặt trời 160L để đối chiếu số ống, vật liệu bình và kích thước từng sản phẩm.

Kích thước máy nước nóng năng lượng mặt trời 180L

Máy 180L thường có chiều ngang lớn hơn 160L do tăng số lượng ống hoặc thay đổi khoảng cách ống. Đây là phân khúc phổ biến với gia đình 3-5 người, nhưng cần kiểm tra số phòng tắm và thời điểm sử dụng đồng thời.

Nếu nhu cầu cao hơn nhóm 160L, bạn có thể đối chiếu các mẫu máy nước nóng năng lượng mặt trời 180L trước khi quyết định.

Kích thước máy 200L-240L

Nhóm này phù hợp gia đình đông người hoặc có nhu cầu dùng nước nóng tại nhiều vị trí. Không gian mái cần được kiểm tra kỹ hơn về chiều ngang, khoảng thao tác và tải trọng đầy nước. Nếu mái đủ chỗ nhưng kết cấu yếu, vẫn chưa thể kết luận lắp được.

Kích thước máy 250L-300L

Một mẫu Đại Thành 250L được công bố dài 2.000 mm, rộng 2.070 mm và cao 1.230 mm. So với mẫu 160L nêu trên, chiều dài và chiều cao gần tương đương nhưng chiều ngang tăng rõ. Điều này cho thấy số lượng ống và chiều dài bình bảo ôn ảnh hưởng lớn đến diện tích chiếm chỗ.

Với nhóm 300L, người dùng có thể tham khảo máy nước nóng năng lượng mặt trời Sơn Hà 300L, nhưng cần xác nhận bản vẽ, khối lượng và yêu cầu kết cấu trước khi đặt mua.

Bảng kích thước tham khảo theo số lượng ống

Với máy ống chân không, chiều ngang thường tăng khi số lượng ống tăng. Tuy nhiên, không thể suy ra chính xác chiều ngang chỉ từ số ống vì còn phụ thuộc khoảng cách tâm ống, đường kính ống và cấu tạo khung.

Máy 14-16 ống

Đây thường là nhóm dễ bố trí hơn trên mái nhỏ. Tuy nhiên, nếu gia đình có nhiều người, chọn máy ít ống chỉ vì gọn có thể dẫn đến thiếu nước nóng. Cần kiểm tra đồng thời dung tích bình và hiệu suất thu nhiệt.

Máy 18-20 ống

Nhóm này phổ biến ở các dung tích trung bình. Khi đo mái, nên xác định rõ hướng đặt chiều dài gần 2 mét và chiều ngang thực tế của đúng model. Không nên chỉ đo một hình chữ nhật vừa sát chân máy.

Máy 24-30 ống

Máy nhiều ống chiếm chiều ngang đáng kể và có tổng tải trọng lớn khi đầy nước. Trên sân thượng có bồn nước, pin mặt trời hoặc mái che, vùng đặt máy thực tế có thể nhỏ hơn nhiều so với diện tích hình học.

Kích thước máy Sơn Hà, Đại Thành và Toàn Mỹ có giống nhau không?

Không. Cùng dung tích nhưng mỗi hãng có thể sử dụng số ống, vật liệu, bình bảo ôn và khung chân đế khác nhau. Thậm chí trong cùng một thương hiệu, các dòng phổ thông, Nano, Gold hoặc ống dầu cũng có thể khác kích thước.

Kích thước Thái Dương Năng Sơn Hà

Nhiều mẫu Sơn Hà dùng ống chân không có chiều dài gần 1.960 mm và chiều cao quanh 1.200 mm, trong khi chiều ngang tăng theo số ống. Tuy vậy, các con số này không nên áp dụng cho mọi dòng Sơn Hà.

Bạn có thể đối chiếu từng model Thái Dương Năng Sơn Hà để kiểm tra dung tích, số ống và kích thước thực tế.

Kích thước máy Tân Á Đại Thành

Ví dụ 160L và 250L trong dữ liệu Toàn Phát Group cùng có chiều dài 2.000 mm và chiều cao 1.230 mm, nhưng chiều rộng lần lượt là 1.380 mm và 2.070 mm. Điều này minh họa rõ việc chiều ngang thay đổi theo dung tích và số ống.

Với máy nước nóng năng lượng mặt trời Tân Á Đại Thành, cần kiểm tra đúng model vì cùng dung tích vẫn có thể khác dòng sản phẩm.

Kích thước máy Toàn Mỹ

Người dùng quan tâm máy năng lượng mặt trời Toàn Mỹ nên yêu cầu kích thước tổng thể gồm bình, dàn ống và chân đế. Không nên dùng kích thước một sản phẩm Đại Thành hoặc Sơn Hà để thiết kế vị trí cho máy Toàn Mỹ.

Cách tính diện tích lắp máy nước nóng năng lượng mặt trời

Diện tích lắp thực tế luôn lớn hơn diện tích hình chữ nhật của máy. Ngoài chiều dài và chiều rộng chân máy, cần cộng khoảng hở thi công, lối bảo trì và vùng tránh vật cản.

Bước 1: Đo chiều dài và chiều rộng vùng mái trống

Dùng thước đo phần mái có thể chịu tải và đặt máy ổn định. Không tính phần mái quá dốc, vị trí tôn yếu hoặc khu vực không có điểm truyền tải xuống dầm, xà gồ hay sàn bê tông.

Bước 2: Trừ diện tích bị che bởi tường, bồn nước và thiết bị khác

Đánh dấu vị trí bồn nước lạnh, tường chắn, cục nóng điều hòa, pin mặt trời, ăng-ten và đường đi. Một sân thượng rộng nhưng có nhiều vật cản có thể không còn vùng đủ dài để đặt máy.

Bước 3: Cộng khoảng trống thi công và bảo trì

Cần có không gian để kỹ thuật viên lắp ống, kiểm tra gioăng, sửa mối nối và rút ống chân không khi cần. Nếu đầu ống đặt sát tường, máy vẫn có thể vừa về mặt diện tích nhưng gần như không thể bảo trì thuận tiện.

Bước 4: Kiểm tra hướng nắng và bóng che

Vị trí vừa kích thước nhưng bị tường cao hoặc bồn nước che nắng sẽ làm hiệu suất giảm. Nên quan sát bóng che vào buổi sáng, giữa trưa và đầu giờ chiều thay vì chỉ kiểm tra tại một thời điểm.

Ngoài kích thước, hướng đón nắng, cao độ bồn cấp và kết cấu mái cần được kiểm tra theo nguyên tắc lắp đặt bình nước nóng năng lượng mặt trời an toàn.

Cần chừa khoảng cách bao nhiêu khi lắp máy?

Không có một khoảng cách cố định phù hợp mọi model. Khoảng hở phải được xác định theo chiều dài ống, hướng rút ống, loại khung và cách tiếp cận của kỹ thuật viên.

Khoảng trống phía đầu ống để tháo và bảo trì

Đầu dưới của ống chân không không nên đặt sát tường, lan can, bồn nước hoặc pin mặt trời. Khi cần thay ống, kỹ thuật viên phải có không gian đưa ống ra theo đúng hướng mà không va vào vật cản.

Một tình huống thường gặp là máy vừa khít chiều dài mái nhưng không còn khoảng rút ống. Khi đó, mỗi lần thay gioăng hoặc ống có thể phải di chuyển cả hệ thống, làm tăng chi phí và rủi ro.

Khoảng cách với tường chắn và mái che

Tường chắn không chỉ ảnh hưởng lối thao tác mà còn tạo bóng che. Nếu tường nằm ở hướng nắng chính, máy có thể bị che trong nhiều giờ dù vị trí đặt hoàn toàn vừa kích thước.

Khoảng cách với bồn nước lạnh

Không nên chỉ đo khoảng cách ngang. Cần kiểm tra cao độ bồn nước, áp lực yêu cầu, bình phụ, đường kính ống và số lượng cút nối. Bồn quá thấp có thể làm cấp nước không ổn định; bồn quá cao hoặc có bơm có thể tạo áp lực lớn hơn mức hệ thống phù hợp.

Bạn có thể xem thêm hướng dẫn lắp đặt máy nước nóng năng lượng mặt trời để hiểu các thành phần đường cấp và đường nóng.

Khoảng cách giữa hai máy hoặc với pin mặt trời

Sân thượng lắp nhiều thiết bị cần được bố trí theo cả hướng bảo trì và bóng che. Hai máy đặt quá sát nhau sẽ khó tiếp cận van, đầu nối và dàn ống. Pin mặt trời hoặc khung pin cũng có thể tạo bóng lên máy nước nóng vào một số khung giờ.

Tải trọng máy nước nóng năng lượng mặt trời khi đầy nước

Khối lượng nước tăng theo dung tích bình

Về nguyên tắc ước tính, 1 lít nước có khối lượng xấp xỉ 1 kg. Như vậy, riêng nước trong bình 160L đã khoảng 160 kg; bình 250L chứa khoảng 250 kg nước. Đây chưa phải tổng trọng lượng của hệ thống.

Cần cộng trọng lượng bình, ống và chân đế

Tổng tải trọng gồm nước, bình bảo ôn, dàn ống, khung chân đế, bình phụ và phụ kiện. Ngoài ra, khi thi công còn có người và dụng cụ đứng trên mái. Do đó, không nên lấy dung tích nước làm tổng trọng lượng máy.

Khi nào cần gia cố mái hoặc làm khung đỡ?

Mái tôn, mái cũ, vị trí nhịp yếu hoặc khu vực không có xà gồ phù hợp cần được khảo sát trước. Máy không nên đặt trực tiếp lên tấm tôn mỏng mà không có phương án truyền lực xuống kết cấu chịu tải.

Nếu chưa xác định được dầm, xà gồ hoặc khả năng chịu lực, người dùng không nên tự kết luận mái đủ tải dựa trên việc “đang đặt được bồn nước”. Vị trí truyền lực và diện tích phân bố tải của hai thiết bị có thể khác nhau.

Chọn kích thước máy năng lượng mặt trời theo số người sử dụng

Diện tích mái chỉ là một điều kiện. Trước khi chọn kích thước vật lý, cần xác định dung tích phù hợp số người, số phòng tắm và nhu cầu dùng đồng thời. Bạn có thể xem chi tiết cách chọn dung tích máy nước nóng năng lượng mặt trời trước khi thu hẹp model theo kích thước.

Gia đình 2-3 người

Có thể tham khảo nhóm 120L-160L nếu nhu cầu tắm cơ bản và không dùng nhiều nước nóng cho bếp. Với mái nhỏ, nhóm 160L có nhiều lựa chọn nhưng vẫn phải kiểm tra đúng chiều ngang từng model.

Gia đình 3-5 người

Nhóm 160L-180L thường được cân nhắc nhiều. Nếu gia đình có hai phòng tắm hoặc thường tắm liên tục buổi tối, không nên chỉ chọn máy 160L vì kích thước gọn hơn mà bỏ qua nhu cầu thực tế.

Gia đình 5-7 người hoặc nhu cầu cao

Nhóm 200L-240L có thể phù hợp hơn, nhưng cần chuẩn bị mái rộng, khung ổn định và đường nước đáp ứng lưu lượng. Nếu mái hạn chế, nên khảo sát cách xoay hướng hoặc thay đổi vị trí thay vì giảm dung tích quá nhiều.

Cơ sở lưu trú hoặc nhiều phòng tắm

Khách sạn nhỏ, nhà trọ hoặc cơ sở dịch vụ cần tính lượng nước nóng vào giờ cao điểm. Một máy dung tích lớn chưa chắc đáp ứng nếu nhiều phòng sử dụng đồng thời hoặc đường ống thất thoát nhiệt.

Checklist khảo sát trước khi đặt mua máy

Đo vùng mái trống và lối vận chuyển

• Chiều dài và chiều rộng vùng mái có thể đặt máy.
• Kích thước cửa mái, cầu thang và lối đưa bình bảo ôn lên trên.
• Vị trí dầm, xà gồ hoặc sàn chịu tải.
• Khoảng trống phía đầu ống để tháo và bảo trì.

Chụp ảnh vật cản và hướng nắng

• Ảnh toàn cảnh sân thượng hoặc mái.
• Ảnh bồn nước lạnh, tường chắn và mái che.
• Ảnh pin mặt trời, cục nóng và các thiết bị khác.
• Ảnh vị trí bóng che vào thời điểm có nắng.

Ghi số người, số phòng tắm và nguồn nước

Thông tin này giúp tránh chọn máy vừa mái nhưng thiếu nước nóng. Cần cho biết gia đình dùng nước máy, nước giếng hay nguồn nước có phèn, cặn để lựa chọn vật liệu và kế hoạch bảo dưỡng phù hợp.

Yêu cầu bản vẽ kích thước đúng model

Trước khi giao hàng, nên xác nhận dung tích, số ống, thứ tự dài × rộng × cao, kích thước có bao gồm chân đế hay không và khoảng thao tác được khuyến nghị. Không dùng bảng tham khảo chung để làm khung cố định.

Kết luận

Kích thước máy năng lượng mặt trời không chỉ là ba con số dài, rộng và cao. Để biết một model có lắp được hay không, cần kiểm tra thêm chân đế, độ nghiêng, khoảng rút ống, lối đi bảo trì, bóng che, tải trọng và cao độ bồn nước lạnh.

Cùng dung tích nhưng mỗi thương hiệu và dòng sản phẩm có thể khác kích thước. Vì vậy, bảng trong bài chỉ nên dùng để sàng lọc ban đầu. Trước khi làm khung, giao máy hoặc thay model cũ, hãy xác nhận lại bản vẽ kỹ thuật của đúng sản phẩm.
