Cấu Tạo Bình Nóng Lạnh Ferroli: Sơ Đồ, 11 Bộ Phận Và Nguyên Lý

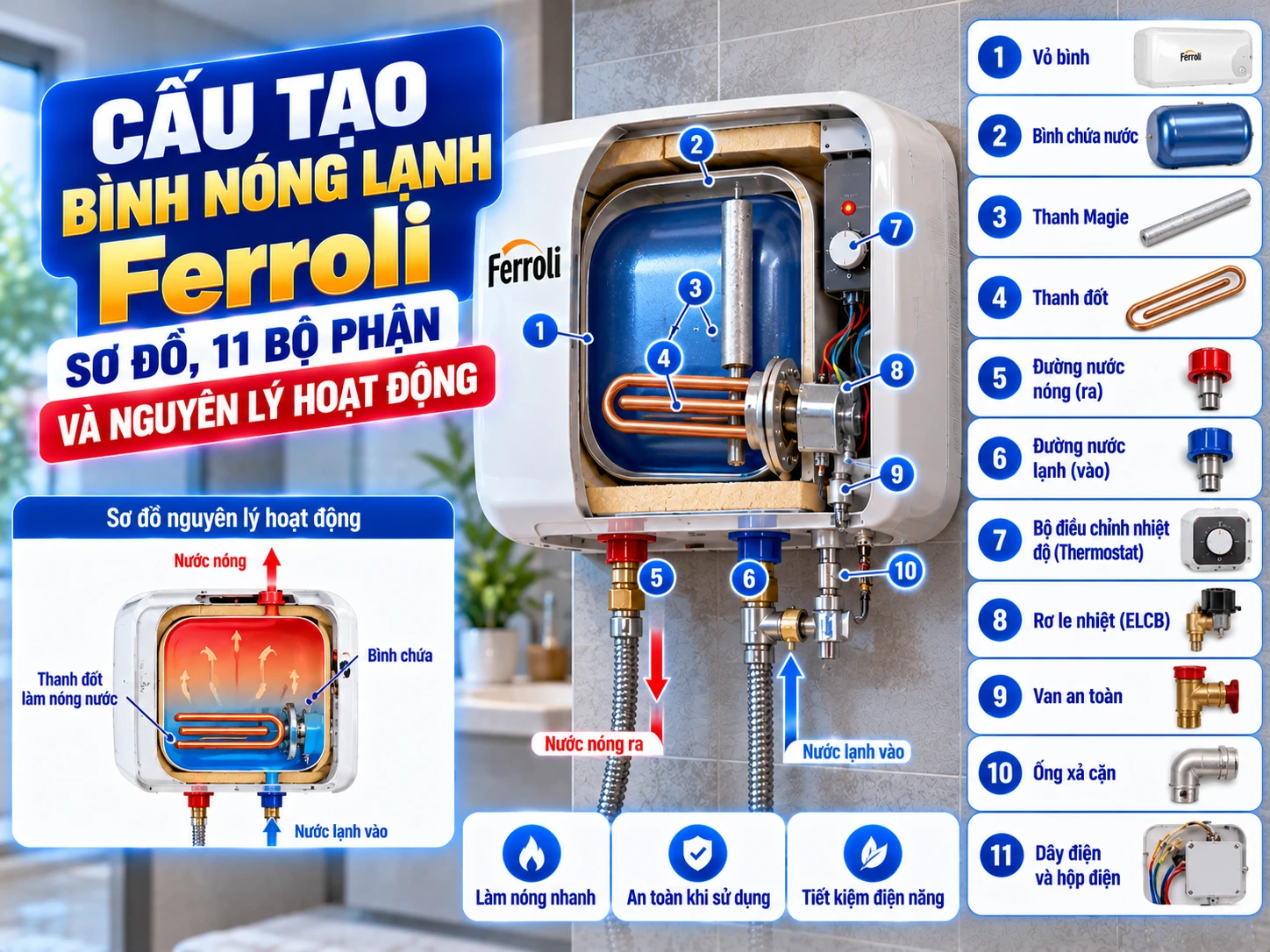

Sơ đồ cấu tạo bình nóng lạnh Ferroli gồm những gì?

Bên trong một bình Ferroli gián tiếp không chỉ có bình chứa và thanh đốt. Thiết bị còn có lớp cách nhiệt, cơ cấu điều khiển nhiệt độ và nhiều thành phần bảo vệ.

Để dễ hiểu, phần sơ đồ cấu tạo bình nóng lạnh Ferroli dưới đây chia thiết bị thành 11 nhóm. Đây là cách phân loại theo chức năng, không có nghĩa mọi model Ferroli đều gồm đúng 11 linh kiện rời.

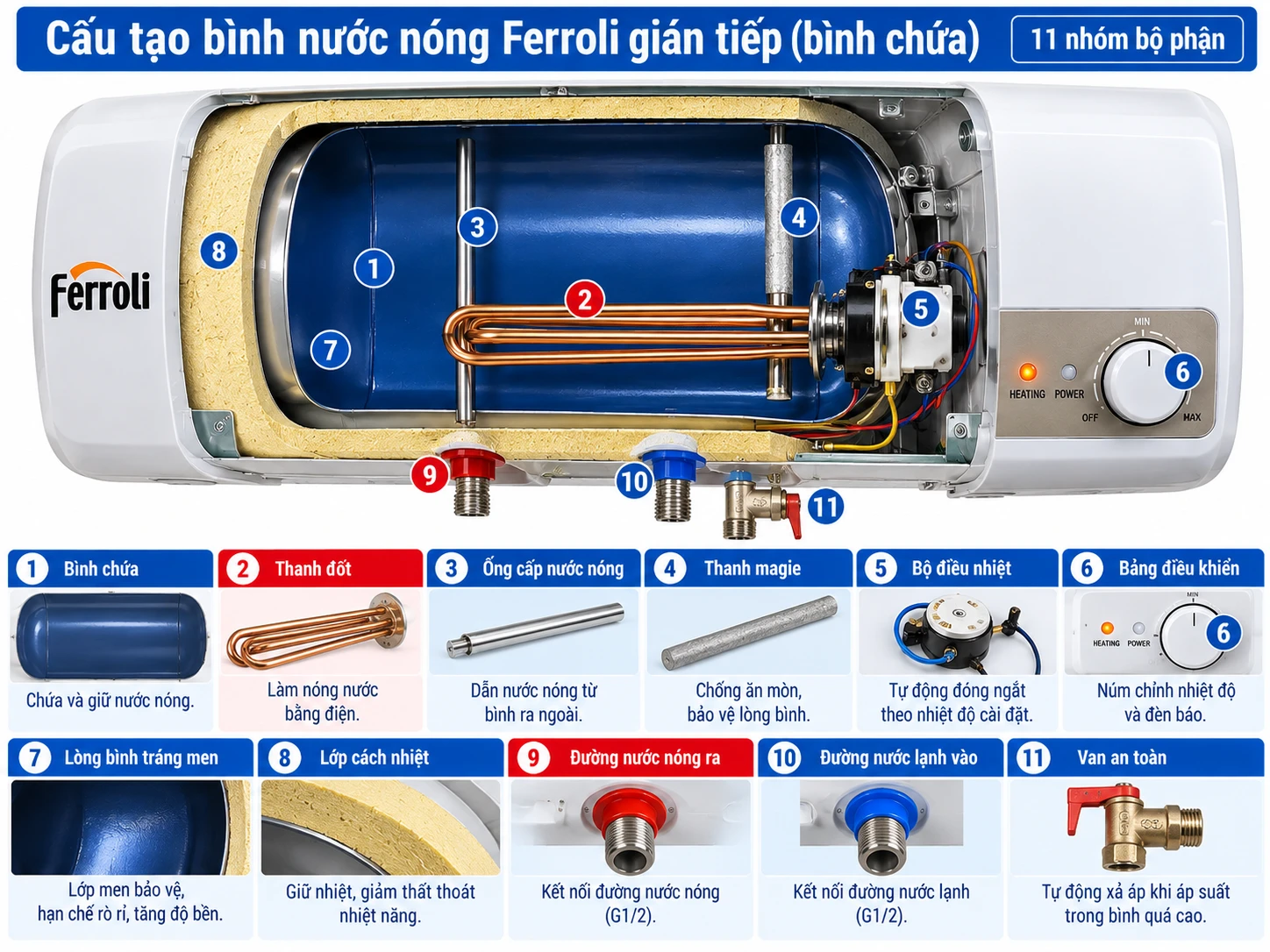

Sơ đồ cắt lớp bình Ferroli gián tiếp

Khi quan sát một bình gián tiếp theo mặt cắt, bạn sẽ thấy cấu trúc nhiều lớp. Bên ngoài là vỏ bảo vệ, tiếp đến lớp cách nhiệt PU, bên trong cùng là ruột bình chứa nước được bảo vệ bằng lớp men.

Thanh đốt và thanh magie làm việc trong môi trường nước nhưng đảm nhiệm hai nhiệm vụ riêng. Bộ điều nhiệt kiểm soát quá trình gia nhiệt, còn các thành phần điện và van an toàn hỗ trợ xử lý những điều kiện vận hành bất thường.

Bảng chức năng từng bộ phận của bình Ferroli

Các bộ phận chính bên trong bình nóng lạnh Ferroli

Trong các nhóm cấu tạo, ruột bình, lớp cách nhiệt, thanh đốt và thanh magie là bốn bộ phận liên quan trực tiếp đến khả năng chứa nước, gia nhiệt, giữ nóng và bảo vệ độ bền của bình.

Ruột bình tráng men: Bộ phận chứa nước nóng

Cấu tạo ruột bình nóng lạnh Ferroli ở nhiều dòng gián tiếp là bình chứa bằng thép, với bề mặt bên trong được phủ lớp men bảo vệ.

Lớp men có nhiệm vụ tạo lớp bảo vệ giữa kim loại của bình chứa và môi trường nước. Trong quá trình sử dụng, bình vẫn phải chịu tác động từ nhiệt độ, áp suất và thành phần khoáng chất trong nước.

Điểm cần phân biệt là bình chứa tráng men không có nghĩa toàn bộ ruột bình được làm bằng Titan nguyên khối. Một số thông tin sản phẩm có sử dụng tên gọi men Titan hoặc lớp men bảo vệ, nhưng điều đó không đồng nghĩa với vật liệu chế tạo toàn bộ bình chứa.

Ví dụ, với gia đình sử dụng nước giếng khoan có nhiều khoáng chất, nên chú ý cả chất lượng nước đầu nguồn, lịch bảo trì và tình trạng thanh Anode, thay vì chỉ nhìn quảng cáo về lớp men.

Nếu ruột bình đã rò nước do hư hỏng kết cấu, việc chỉ siết đầu nối bên ngoài sẽ không khắc phục được nguyên nhân. Cần kỹ thuật viên xác định đúng vị trí rò.

Lớp cách nhiệt PU và vỏ bình

Nhiều bình gián tiếp Ferroli sử dụng lớp bọt Polyurethane (PU) nằm giữa ruột bình và lớp vỏ ngoài.

Lớp PU giúp hạn chế nhiệt truyền từ nước nóng bên trong ra môi trường. Nhờ đó, nước sau khi đun có thể duy trì nhiệt độ trong một khoảng thời gian thay vì nguội nhanh ngay khi thanh đốt ngừng hoạt động.

Vì vậy, nếu bạn thắc mắc vì sao bình nóng lạnh Ferroli giữ nóng được lâu, lớp cách nhiệt chính là một yếu tố quan trọng bên cạnh kết cấu bình chứa và điều kiện sử dụng.

Tuy nhiên, lớp cách nhiệt không tạo ra nhiệt. Khi nước mất nhiệt theo thời gian hoặc bị lấy ra sử dụng, bình vẫn có thể cần gia nhiệt lại.

Vỏ bình bên ngoài giúp bảo vệ cấu trúc, che chắn các bộ phận và tạo hình dáng sản phẩm. Vật liệu vỏ có thể khác nhau theo dòng, dung tích và phiên bản.

Thanh đốt Ferroli tạo nước nóng như thế nào?

Thanh đốt bình nóng lạnh Ferroli nằm ở đâu? Đây là bộ phận thuộc cụm gia nhiệt, được thiết kế tiếp xúc và truyền nhiệt với nước trong bình theo cấu tạo từng model.

Khi nhận điện, điện trở gia nhiệt chuyển điện năng thành nhiệt. Nhiệt được truyền sang nước, làm nhiệt độ nước trong bình tăng dần.

Với những dòng VERDI và QQ gián tiếp phổ biến, công suất tối đa có thể đạt 2500W. Một số model có cơ cấu lựa chọn mức công suất thấp hơn để thay đổi tốc độ đun.

Trong quá trình sử dụng, khoáng chất từ nước có thể bám vào bề mặt thanh đốt. Nếu cặn tích tụ nhiều, khả năng truyền nhiệt có thể bị ảnh hưởng, khiến thời gian làm nóng tăng lên.

Không phải tất cả thanh đốt Ferroli đều sử dụng cùng vật liệu hoặc công nghệ phủ bề mặt. Khi cần thay thế, nên kiểm tra mã model và linh kiện tương thích.

Thanh magie chống ăn mòn bình chứa

Thanh magie bình nóng lạnh Ferroli có tác dụng gì? Thanh Mg Anode giúp hỗ trợ chống ăn mòn điện hóa cho ruột bình chứa nước.

Trong thiết kế sử dụng Anode hi sinh, magie là kim loại có xu hướng bị oxy hóa trước, qua đó giúp hạn chế quá trình ăn mòn đối với những phần kim loại cần được bảo vệ.

Đây là lý do thanh magie có thể bị hao mòn dần theo thời gian. Mức hao mòn phụ thuộc nhiều yếu tố, trong đó có chất lượng nước và điều kiện vận hành.

Thanh magie không phải bộ phận lọc nước, làm mềm nước hay thanh điện trở tạo nhiệt. Nó cũng không có nhiệm vụ chính là tẩy cặn trên thanh đốt.

Một số dòng Ferroli sử dụng thiết kế Anode cải tiến hoặc bố trí thanh Anode tại vị trí thuận tiện hơn cho bảo dưỡng. Vì vậy, không thể lấy hình một model rồi áp dụng vị trí thanh magie cho tất cả bình Ferroli.

Ferroli có bài giải thích riêng về vai trò thanh Mg Anode để người sử dụng tìm hiểu thêm.

Hệ thống bảo vệ an toàn trong bình nóng lạnh Ferroli

Bình nóng lạnh hoạt động với điện, nhiệt độ cao và nước có áp suất. Vì vậy, các bộ phận bảo vệ đóng vai trò quan trọng trong cấu tạo thiết bị.

Với một số dòng như VERDI-TE, Ferroli công bố hệ thống bảo vệ gồm ELCB, bảo vệ quá nhiệt, chống cháy khô và van an toàn. Mỗi thành phần xử lý một loại rủi ro khác nhau.

ELCB giúp bảo vệ khi có rò điện

Cấu tạo bộ chống giật ELCB Ferroli được thiết kế để hỗ trợ phát hiện tình trạng rò điện và ngắt nguồn theo nguyên lý bảo vệ của thiết bị.

Người dùng thường nhận biết bộ phận này qua cụm chống rò điện trên dây nguồn hoặc vị trí được nhà sản xuất bố trí theo model.

ELCB không có nhiệm vụ điều chỉnh nhiệt độ nước hoặc quyết định khi nào thanh đốt đủ nóng.

Cũng cần phân biệt ELCB với hệ thống tiếp địa và thiết bị bảo vệ quá dòng. Đây là những lớp bảo vệ có chức năng khác nhau, không thay thế hoàn toàn cho nhau.

Nếu ELCB liên tục ngắt hoặc thao tác kiểm tra theo hướng dẫn không đạt, cần ngừng sử dụng. Không được đấu tắt bộ chống rò điện để máy tiếp tục hoạt động.

Rơ le điều chỉnh nhiệt và bảo vệ quá nhiệt

Rơ le bình nóng lạnh Ferroli hoạt động như thế nào? Trong vận hành thông thường, bộ điều nhiệt theo dõi nhiệt độ nước và kiểm soát quá trình gia nhiệt.

Khi nước đạt mức cài đặt, bộ điều nhiệt có thể ngắt thanh đốt. Khi nhiệt độ giảm và thiết bị còn được cấp nguồn, quá trình gia nhiệt có thể tiếp tục theo thiết kế.

Khác với điều nhiệt thông thường, cơ cấu bảo vệ quá nhiệt có nhiệm vụ can thiệp khi nhiệt độ vượt khỏi điều kiện vận hành an toàn.

Hai chức năng này có thể được tích hợp hoặc bố trí bằng các bộ phận khác nhau tùy model. Không nên khẳng định bình nào cũng có đúng hai rơ-le độc lập chỉ từ thông tin quảng cáo.

Cơ chế chống cháy khô

Chống cháy khô là một tính năng bảo vệ được Ferroli công bố trên nhiều dòng gián tiếp.

Về nguyên tắc, tính năng này hỗ trợ ngăn hoặc ngắt gia nhiệt khi xuất hiện điều kiện có thể gây quá nhiệt cho thanh đốt.

Tuy nhiên, có bảo vệ chống cháy khô không có nghĩa được phép cấp điện khi bình chưa có nước.

Đặc biệt sau khi lắp mới hoặc bảo dưỡng, kỹ thuật viên phải xác nhận bình chứa đã được làm đầy nước và hệ thống sẵn sàng vận hành trước khi đóng điện.

Van an toàn, van một chiều và đường xả áp

Van an toàn bình nóng lạnh Ferroli có tác dụng gì? Khi nước được làm nóng, thể tích và áp suất trong hệ thống có thể thay đổi. Van an toàn có chức năng hỗ trợ giảm áp khi áp suất vượt ngưỡng thiết kế.

Với loại van tích hợp chức năng một chiều, van còn giúp hạn chế nước chảy ngược về đường cấp trong những điều kiện nhất định.

Đường xả áp phải được bố trí thông thoáng theo yêu cầu kỹ thuật. Không được khóa, bịt kín hoặc sửa đổi chức năng xả áp chỉ vì thấy van có nước nhỏ giọt.

Van an toàn và van xả cặn không giống nhau. Van xả cặn phục vụ bảo trì, trong khi van an toàn là một phần của hệ thống bảo vệ áp suất. Một số model Ferroli có cơ cấu van xả cặn riêng.

Tham khảo thêm thông tin từ Ferroli về chức năng van an toàn bình nóng lạnh.

Nguyên lý hoạt động của bình nóng lạnh Ferroli gián tiếp

Nguyên lý hoạt động bình nóng lạnh Ferroli gián tiếp tương đối dễ hiểu: nước lạnh được cấp vào bình chứa, thanh đốt làm nóng nước, bộ điều nhiệt kiểm soát nhiệt độ và nước nóng được lấy ra khi sử dụng.

Trong suốt quá trình này, lớp cách nhiệt PU giúp giảm thất thoát nhiệt, còn các thành phần bảo vệ điện và áp suất hoạt động theo chức năng thiết kế.

Giai đoạn 1: Nước lạnh được cấp vào bình chứa

Nước từ đường cấp đi vào bình qua đầu nối nước lạnh theo thiết kế của nhà sản xuất.

Trước lần vận hành đầu tiên, bình phải được làm đầy nước và hệ thống được xả khí đúng hướng dẫn. Đây là điều kiện quan trọng để tránh thanh đốt hoạt động khi thiếu nước.

Van an toàn hoặc cụm van liên quan được bố trí theo yêu cầu lắp đặt của model để hỗ trợ bảo vệ hệ thống nước.

Giai đoạn 2: Thanh đốt gia nhiệt và nhiệt phân bố trong bình

Khi người dùng bật nguồn và chọn mức nhiệt, thanh đốt nhận điện nếu hệ thống điều khiển cho phép gia nhiệt.

Nhiệt truyền từ thanh đốt sang nước. Nước nóng có xu hướng chuyển động và phân bố lại nhiệt do hiện tượng đối lưu, giúp nước trong bình được làm nóng dần.

Thời gian gia nhiệt phụ thuộc dung tích, công suất đang sử dụng, nhiệt độ nước đầu vào và điều kiện thiết bị.

Giai đoạn 3: Bộ điều nhiệt ngắt gia nhiệt

Khi nhiệt độ nước đạt mức cài đặt, bộ điều nhiệt dừng cấp điện cho thanh đốt theo cơ chế điều khiển của bình.

Lúc này, lớp PU tiếp tục giúp hạn chế thất thoát nhiệt ra môi trường.

Đèn báo gia nhiệt có thể thay đổi trạng thái tùy model. Ví dụ, một số bình VERDI có đèn LED đỏ khi đang đun và chuyển xanh khi ngừng gia nhiệt theo mô tả của hãng.

Đèn báo của QQ hoặc phiên bản điện tử có thể khác, nên không áp dụng chung màu đèn cho mọi bình Ferroli.

Giai đoạn 4: Nước nóng được lấy ra và nước lạnh cấp bù

Khi mở vòi nước nóng, nước trong bình được đưa tới điểm sử dụng thông qua đường nước nóng ra.

Đồng thời, nước lạnh có thể cấp bù vào bình theo điều kiện hệ thống. Khi dùng liên tục, lượng nước nóng dự trữ giảm và nhiệt độ hỗn hợp trong bình có thể thay đổi.

Nếu nước giảm nhiệt dưới ngưỡng điều khiển trong khi máy vẫn được cấp điện, bộ điều nhiệt có thể kích hoạt chu kỳ gia nhiệt tiếp theo.

Cấu tạo bình nóng lạnh Ferroli 30L: VERDI và QQ khác nhau thế nào?

Cấu tạo bình nóng lạnh Ferroli 30L nhìn chung vẫn gồm những nhóm bộ phận cơ bản của bình gián tiếp. Khác biệt giữa các dòng thường nằm ở thiết kế thân bình, bảng điều khiển, cấu tạo thanh nhiệt và các tiện ích bảo dưỡng theo phiên bản.

Nếu đang tìm hiểu cấu tạo bình nóng lạnh Ferroli 30 lít gồm những gì, hai model đáng đối chiếu là VERDI-TE 30L và QQTE 30L.

Cấu tạo bình Ferroli VERDI-TE 30L

VERDI-TE 30L là bình nước nóng gián tiếp, có ruột bình tráng men, lớp cách nhiệt Polyurethane, thanh gia nhiệt, thanh Anode và các bộ phận điều khiển, bảo vệ.

Ferroli công bố VERDI-TE có hệ thống bảo vệ bốn cấp độ gồm ELCB, rơ-le chống quá nhiệt, chống cháy khô và van an toàn.

Ở bảng điều khiển của dòng VERDI-TE, người dùng có thể lựa chọn những mức công suất tương ứng 1000W, 1500W hoặc 2500W và điều chỉnh nhiệt độ theo thiết kế.

VERDI-TE còn có đèn LED thể hiện trạng thái gia nhiệt và tính năng van xả cặn được nhà sản xuất giới thiệu.

Với dung tích 30L, đây là nhóm bình có thể xem xét cho gia đình khoảng 3–4 người, nhưng khả năng đáp ứng còn phụ thuộc lưu lượng vòi và thói quen dùng nước.

Cấu tạo bình Ferroli QQTE 30L

QQTE 30L cũng là bình gián tiếp có ruột tráng men, lớp cách nhiệt, thanh gia nhiệt, thanh Mg Anode và cơ cấu bảo vệ điện, nhiệt, áp suất.

Ferroli công bố dòng QQ-TE có ELCB, van xả cặn và khả năng lựa chọn ba mức công suất theo thiết kế.

Điểm cần chú ý là giao diện điều khiển và hình dáng thân QQ khác VERDI. Vì vậy, khi sử dụng hoặc thay linh kiện, không nên lấy hình bảng điều khiển VERDI làm hướng dẫn cho QQTE.

Dù cả hai dòng đều có chức năng gia nhiệt và giữ nóng, thiết kế chi tiết của thanh đốt, vị trí Anode, giá treo và cụm điều khiển phải được xác minh theo đúng model.

Dung tích 30L có làm thay đổi nguyên lý hoạt động không?

Không làm thay đổi nguyên lý cơ bản. Bình 20L và 30L trong cùng dòng đều nhận nước lạnh, dùng thanh đốt gia nhiệt và điều khiển nhiệt độ tự động.

Khác biệt đáng chú ý là thể tích nước dự trữ và kích thước thiết bị.

Ví dụ, bình VERDI 20L và 30L có thể cùng công suất tối đa 2500W, nhưng bình 30L thường cần nhiều thời gian hơn để đun nóng toàn bộ lượng nước ở cùng mức tăng nhiệt.

Bình nóng lạnh Ferroli 30L có mấy thanh đốt? Không thể kết luận số lượng thanh đốt chỉ dựa vào dung tích 30L hoặc thông số công suất tối đa. Cần kiểm tra sơ đồ linh kiện của đúng model và phiên bản sản xuất.

Các bộ phận cần chú ý khi bình Ferroli có dấu hiệu bất thường

Hiểu các bộ phận của bình nóng lạnh Ferroli giúp bạn mô tả triệu chứng chính xác hơn khi cần bảo hành hoặc sửa chữa. Tuy nhiên, một dấu hiệu có thể liên quan nhiều nguyên nhân và không đủ để kết luận hỏng một linh kiện cụ thể.

Bình không nóng hoặc nóng chậm

Nếu bình vẫn có điện nhưng nước không nóng, có thể liên quan thanh đốt, bộ điều nhiệt, nguồn cấp điện hoặc thiết bị bảo vệ.

Trường hợp nước nóng chậm hơn trước, nên kiểm tra thêm mức công suất đang chọn, tình trạng nguồn nước và khả năng đóng cặn.

Ví dụ, bình VERDI có nhiều mức công suất. Nếu người dùng chuyển từ 2500W xuống 1000W, thời gian đun có thể kéo dài dù máy không hỏng.

Không nên vội mua thanh đốt thay thế khi chưa xác định nguyên nhân thực tế.

Bình rò nước hoặc van xả liên tục

Nước rò có thể xuất phát từ đầu nối, gioăng, van hoặc kết cấu bình chứa.

Nếu van an toàn xuất hiện nước nhỏ giọt trong một số điều kiện gia nhiệt, cần đánh giá theo hướng dẫn kỹ thuật. Nếu nước chảy liên tục bất thường hoặc có dấu hiệu rò vào phần điện, phải ngừng sử dụng và kiểm tra.

Không tự bịt đầu xả hoặc tháo van an toàn để ngăn nước chảy.

ELCB ngắt hoặc đèn báo bất thường

ELCB ngắt có thể liên quan tình trạng rò điện hoặc sự cố của hệ thống điện. Không nên nhấn RESET nhiều lần hoặc đấu nối tắt để máy hoạt động trở lại.

Đèn báo tắt cũng chưa đủ để xác định hỏng nguồn. Trên một số model, đèn gia nhiệt ngừng sáng khi nhiệt độ nước đã đạt mức cài đặt.

Cần phân biệt đèn nguồn, đèn gia nhiệt và đèn cảnh báo theo tài liệu của đúng model Ferroli.

Thanh magie hao mòn và cặn tích tụ

Thanh Mg Anode là bộ phận cần được quan tâm trong bảo dưỡng vì có thể hao mòn theo thời gian.

Nếu nguồn nước nhiều khoáng chất, thanh đốt và các bề mặt bên trong cũng có thể xuất hiện cặn.

Những công việc như tháo cụm thanh đốt, kiểm tra Anode, thay gioăng hoặc súc rửa bên trong nên để kỹ thuật viên thực hiện theo quy trình an toàn.

Nếu cần xác minh chính sách hoặc tài liệu theo model, có thể xem thư viện hướng dẫn Ferroli Việt Nam trước khi yêu cầu sửa chữa.

Nên chọn bình Ferroli theo cấu tạo và nhu cầu nào?

Khi mua bình gián tiếp, không nên chỉ nhìn số lớp bảo vệ hoặc thiết kế vỏ. Hãy đánh giá các bộ phận thực sự liên quan đến điều kiện sử dụng của gia đình: ruột bình, thanh Anode, khả năng giữ nhiệt, công suất và sự thuận tiện khi bảo dưỡng.

Ưu tiên ruột bình và khả năng chống ăn mòn

Với nguồn nước máy ổn định, bạn có thể bắt đầu bằng việc so sánh ruột bình tráng men, thanh Anode và chính sách bảo trì của những model đang cân nhắc.

Nếu nhà sử dụng nước giếng khoan hoặc nguồn nước có nhiều khoáng chất, cần quan tâm kỹ hơn đến tình trạng cặn và ăn mòn.

Thanh Anode giúp hỗ trợ bảo vệ ruột bình nhưng không thay thế việc xử lý chất lượng nước đầu nguồn.

Với các model có điều kiện bảo hành gắn với bảo dưỡng và thay Anode, cần lưu hồ sơ công việc đúng yêu cầu hãng.

Ưu tiên cách nhiệt và khả năng chọn công suất

Lớp cách nhiệt PU góp phần giảm thất thoát nhiệt, nhưng không nên suy ra một tỷ lệ tiết kiệm điện cố định nếu chưa có số liệu đo trong cùng điều kiện.

Với các dòng hỗ trợ nhiều mức công suất như VERDI-TE, người dùng có thể lựa chọn tốc độ gia nhiệt theo nhu cầu.

Chọn 1000W thường khiến thời gian đun dài hơn 2500W. Tuy nhiên, công suất thấp không tự động đồng nghĩa tổng điện năng tiêu thụ ít hơn khi làm nóng cùng một lượng nước lên cùng nhiệt độ.

Nếu bạn muốn nước nóng nhanh, nên xem đồng thời công suất tối đa và dung tích chứ không chỉ nhìn vào số Watt.

Chọn 20L hay 30L và điều khiển cơ hay điện tử

Gia đình khoảng 2–3 người có thể tham khảo bình 20L nếu thói quen dùng nước phù hợp. Với gia đình 3–4 người hoặc sử dụng nhiều nước nóng hơn, bình 30L là lựa chọn đáng cân nhắc.

Người lớn tuổi thích thao tác quen thuộc có thể ưu tiên model dùng núm cơ, đèn báo rõ ràng. Nếu muốn quan sát nhiệt độ bằng màn hình, nên tìm hiểu phiên bản điện tử tương ứng.

Ví dụ, VERDI-TE thuộc nhóm có núm điều chỉnh và lựa chọn công suất, còn VERDI-DE là dòng có giao diện điều khiển khác. Không nên coi các phiên bản chỉ khác tên mã nhưng mọi bộ phận điều khiển đều giống nhau.

Nếu đang thay bình cũ, cần kiểm tra kích thước, hướng treo, khả năng chịu lực của tường và vị trí đường nước trước khi chọn sản phẩm.

Để tìm hiểu các dòng bình phù hợp, bạn có thể truy cập Toàn Phát Group và đối chiếu model Ferroli theo dung tích, công suất và cấu tạo trước khi mua.

Kết luận: Hiểu cấu tạo Ferroli để sử dụng và chọn mua đúng hơn

Cấu tạo bình nóng lạnh Ferroli gián tiếp có thể hiểu qua bốn nhóm: chứa và giữ nhiệt, gia nhiệt, điều khiển và bảo vệ an toàn. Trong đó, ruột bình tráng men giúp chứa nước, lớp PU giảm thất thoát nhiệt, thanh đốt làm nóng nước và thanh Mg Anode hỗ trợ chống ăn mòn điện hóa.

Những bộ phận như ELCB, bộ điều nhiệt và van an toàn có chức năng khác nhau, không thể thay thế cho nhau. Khi bình có dấu hiệu bất thường, cần xác định nguyên nhân thay vì tự mua linh kiện dựa trên suy đoán.

Với người đang chọn bình Ferroli 30L, nên so sánh VERDI-TE và QQTE theo cấu tạo ruột bình, khả năng bảo dưỡng, bảng điều khiển, công suất, kích thước và điều kiện bảo hành. Không nên chỉ dựa vào kiểu dáng hoặc số lượng tính năng được quảng cáo.
