Cấu tạo máy nước nóng năng lượng mặt trời: sơ đồ và nguyên lý hoạt động dễ hiểu

Cấu tạo máy nước nóng năng lượng mặt trời không quá phức tạp, nhưng nếu hiểu sai từng bộ phận, bạn rất dễ chọn sai dung tích, lắp sai đường nước hoặc kỳ vọng nước nóng không đúng thực tế. Một bộ máy cơ bản thường gồm bộ phận thu nhiệt, bình bảo ôn, khung giá đỡ và các phụ kiện kết nối như đường nước cấp, đường nước nóng ra, đường thông hơi, van khóa, van một chiều, ống chịu nhiệt.

Bài viết này giúp bạn tìm hiểu về máy nước nóng năng lượng mặt trời theo cách dễ hiểu: máy là gì, cấu tạo gồm những phần nào, sơ đồ máy nước nóng năng lượng mặt trời hoạt động ra sao, nguyên lý đối lưu nhiệt như thế nào, khi nào cần bản vẽ CAD hoặc sơ đồ lắp đặt riêng và nên chọn ống chân không, ống dầu hay tấm phẳng cho gia đình.

Máy nước nóng năng lượng mặt trời là gì?

Máy nước nóng năng lượng mặt trời, còn gọi là thái dương năng, là thiết bị dùng nhiệt từ ánh nắng mặt trời để làm nóng nước sinh hoạt. Nước sau khi được làm nóng sẽ được chứa trong bình bảo ôn và cấp đến vòi sen, lavabo, bếp, bồn rửa hoặc các điểm dùng nước nóng trong nhà.

Khác với bình nóng lạnh điện, máy năng lượng mặt trời không dùng điện làm nguồn nhiệt chính trong điều kiện có nắng. Máy cần được lắp ở vị trí đón nắng tốt, có nguồn nước cấp phù hợp và đường nước nóng được thiết kế đúng để hạn chế thất thoát nhiệt.

Thiết bị này khác gì bình nóng lạnh điện?

Bình nóng lạnh điện làm nóng nước bằng thanh đốt điện, thường lắp trong phòng tắm hoặc gần điểm sử dụng. Máy nước nóng năng lượng mặt trời thường đặt trên mái, sân thượng hoặc khu vực ngoài trời đón nắng. Nguồn nhiệt đến từ bộ thu nhiệt, còn nước nóng được giữ trong bình bảo ôn trước khi cấp xuống các điểm dùng.

Vì cách hoạt động khác nhau, việc chọn máy cũng khác. Với bình điện, bạn quan tâm công suất W, dung tích và chống giật. Với thái dương năng, bạn cần xem dung tích bình bảo ôn, loại bộ thu nhiệt, hướng nắng, bồn nước lạnh, áp lực nước, đường ống và vị trí lắp.

Khi nào nên tìm hiểu cấu tạo trước khi mua?

Bạn nên tìm hiểu cấu tạo trước khi mua nếu đang xây nhà mới, cải tạo đường nước nóng/lạnh, chuẩn bị lắp máy trên mái hoặc đang phân vân giữa ống chân không, ống dầu và tấm phẳng. Hiểu cấu tạo giúp bạn biết bộ máy nước nóng năng lượng mặt trời gồm những gì, phụ kiện nào cần chuẩn bị và vì sao cùng một dung tích nhưng hiệu quả sử dụng có thể khác nhau.

Nếu bạn đang tìm hiểu cấu tạo để chuẩn bị mua, có thể xem nhóm máy nước nóng năng lượng mặt trời chính hãng để đối chiếu theo dung tích, thương hiệu và kiểu thu nhiệt.

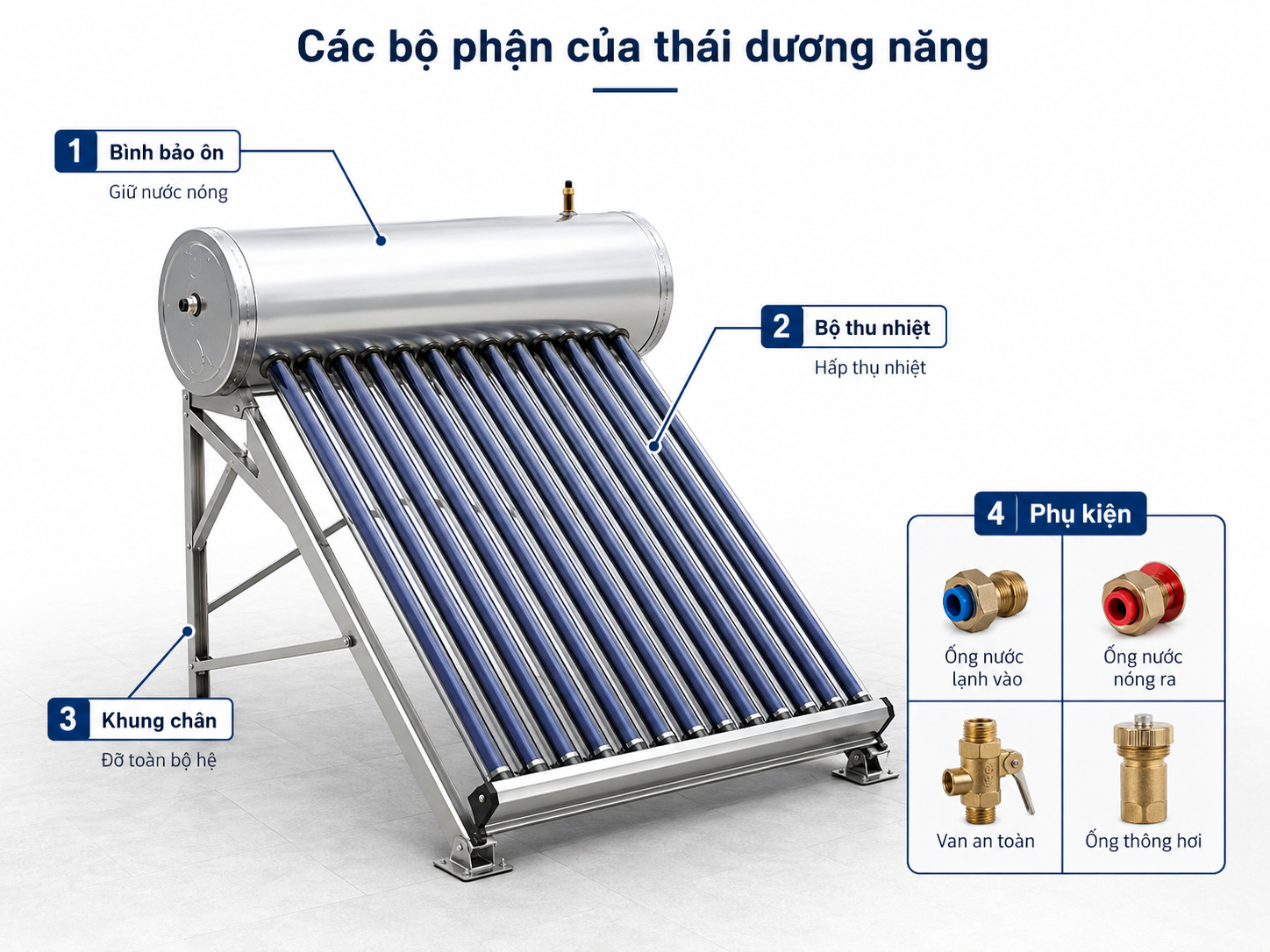

Cấu tạo máy nước nóng năng lượng mặt trời gồm những gì?

Cấu tạo của máy nước nóng năng lượng mặt trời có thể chia thành ba phần chính: bộ phận thu nhiệt, bình bảo ôn và khung giá đỡ. Khi lắp thành hệ thống hoàn chỉnh, máy còn cần bồn nước lạnh, đường ống, van, đường thông hơi và một số phụ kiện tùy điều kiện công trình.

1. Bộ phận thu nhiệt: ống chân không, ống dầu hoặc tấm phẳng

Bộ phận thu nhiệt là phần tiếp xúc với ánh nắng và chuyển năng lượng mặt trời thành nhiệt. Với máy phổ thông, bộ thu nhiệt thường là dàn ống chân không. Với một số dòng khác, bộ thu có thể là ống dầu hoặc tấm phẳng. Đây là bộ phận quyết định nhiều đến tốc độ làm nóng, khả năng hấp thụ nhiệt và trải nghiệm dùng nước nóng.

Ống chân không thường có cấu tạo dạng ống thủy tinh nhiều lớp, giúp hấp thụ nhiệt tốt trong điều kiện nắng phù hợp. Máy ống dầu dùng môi chất truyền nhiệt trong ống, thường được quan tâm khi bạn cần độ ổn định và khả năng giữ nhiệt tốt hơn. Máy tấm phẳng dùng tấm thu nhiệt dạng phẳng, gọn và thẩm mỹ hơn trên mái.

2. Bình bảo ôn chứa và giữ nước nóng

Bình bảo ôn là nơi chứa nước nóng sau khi nước được làm nóng bởi bộ thu nhiệt. Cấu tạo bình bảo ôn thường gồm ruột bình, lớp cách nhiệt và vỏ ngoài. Khi chọn mua, bạn nên hỏi rõ dung tích bình, vật liệu ruột bình, độ dày lớp cách nhiệt, vị trí đầu chờ cấp/xả nước và điều kiện bảo hành.

Nếu bình bảo ôn giữ nhiệt tốt, nước nóng có thể dùng thuận tiện hơn vào chiều tối hoặc sáng hôm sau. Ngược lại, bình bảo ôn kém hoặc đường ống đi quá xa có thể làm nước giảm nhiệt nhanh, dù ban ngày nắng tốt.

3. Khung giá đỡ và chân máy

Khung giá đỡ có nhiệm vụ cố định bình bảo ôn và bộ thu nhiệt trên mái. Đây là phần nhiều người mua dễ bỏ qua vì chỉ nhìn vào bình và ống. Thực tế, khung chân phải chịu nắng, mưa, gió và tải trọng của cả hệ thống khi có nước.

Khi lắp trên mái bằng, mái nghiêng hoặc sân thượng, cần kiểm tra độ chắc của nền, hướng gió, khả năng neo giữ và khoảng thao tác khi bảo trì. Không nên đặt dàn máy nước nóng năng lượng mặt trời ở vị trí nền yếu, dễ rung lắc hoặc khó tiếp cận khi cần kiểm tra.

4. Phụ kiện đi kèm trong hệ thống

Một hệ thống máy nước nóng năng lượng mặt trời hoàn chỉnh không chỉ có bình và dàn ống. Tùy công trình, hệ thống có thể cần bồn nước lạnh, bình phụ, van khóa, van một chiều, van an toàn, đường thông hơi, ống chịu nhiệt, bơm tăng áp hoặc bộ hỗ trợ nhiệt.

Những phụ kiện này ảnh hưởng trực tiếp đến việc cấp nước, thoát khí, giữ áp lực và bảo trì. Nếu thiếu đường thông hơi, bố trí bồn nước lạnh sai cao độ hoặc dùng ống không chịu nhiệt, hệ thống có thể hoạt động kém, nước yếu, nước không nóng đều hoặc nhanh xuống cấp.

Sơ đồ cấu tạo máy nước nóng năng lượng mặt trời dễ hiểu

Khi nói đến sơ đồ máy nước nóng năng lượng mặt trời, cần phân biệt hai loại: sơ đồ cấu tạo phần máy và sơ đồ lắp đặt cả hệ thống nước nóng/lạnh trong nhà. Sơ đồ cấu tạo giúp bạn hiểu máy gồm bộ phận nào. Sơ đồ hệ thống giúp bạn hiểu nước đi từ bồn lạnh vào máy, được làm nóng rồi cấp xuống các điểm sử dụng như thế nào.

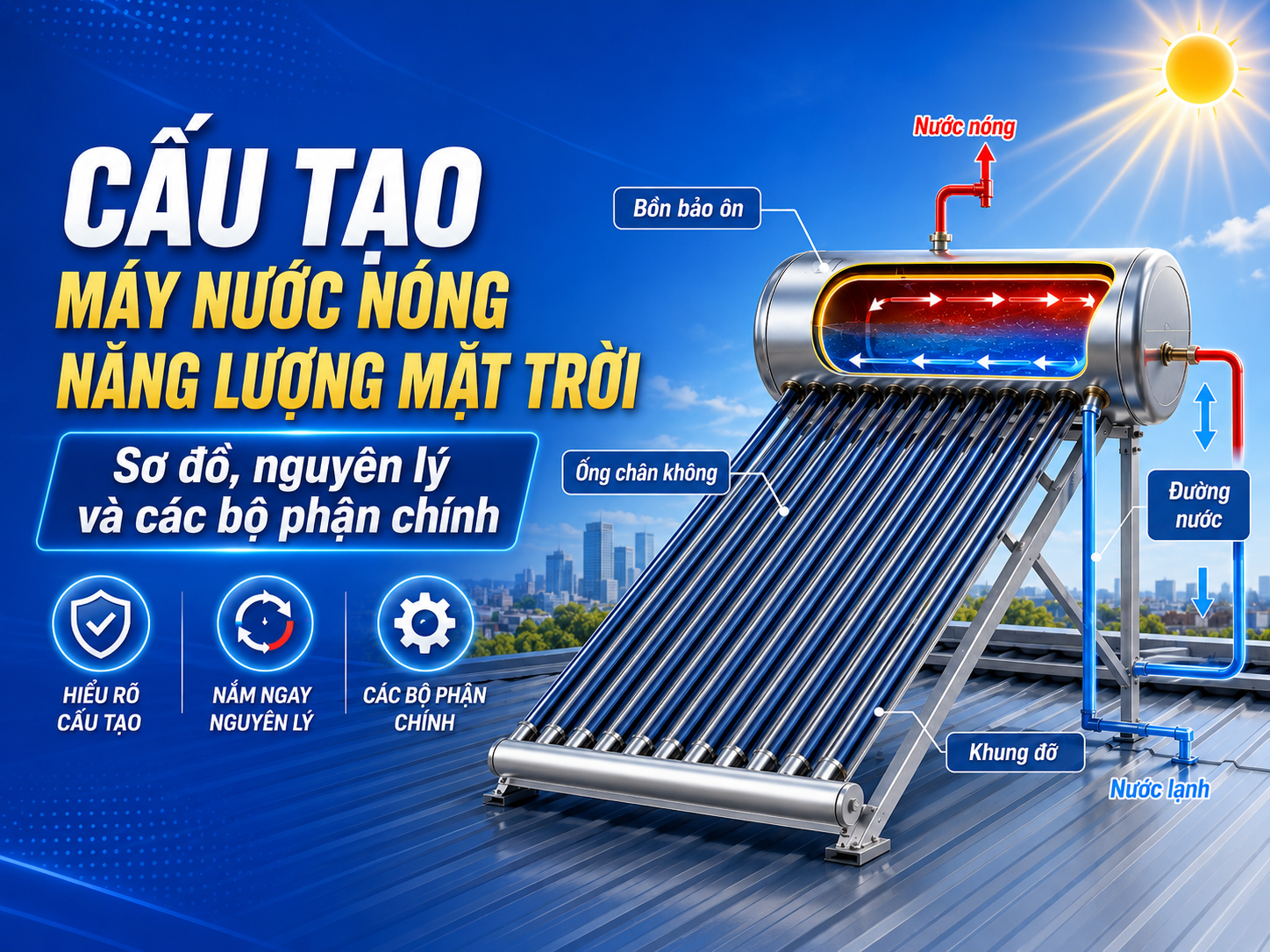

Sơ đồ phần máy: bình bảo ôn, ống thu nhiệt, khung đỡ

Ở cấp thiết bị, sơ đồ cấu tạo thường gồm bình bảo ôn nằm phía trên, dàn ống thu nhiệt hoặc tấm thu nhiệt phía dưới, khung giá đỡ nâng toàn bộ hệ thống và các đầu chờ đường nước. Với máy ống chân không, các ống thường cắm vào bình bảo ôn theo góc nghiêng để hấp thụ nắng và tạo đối lưu nhiệt.

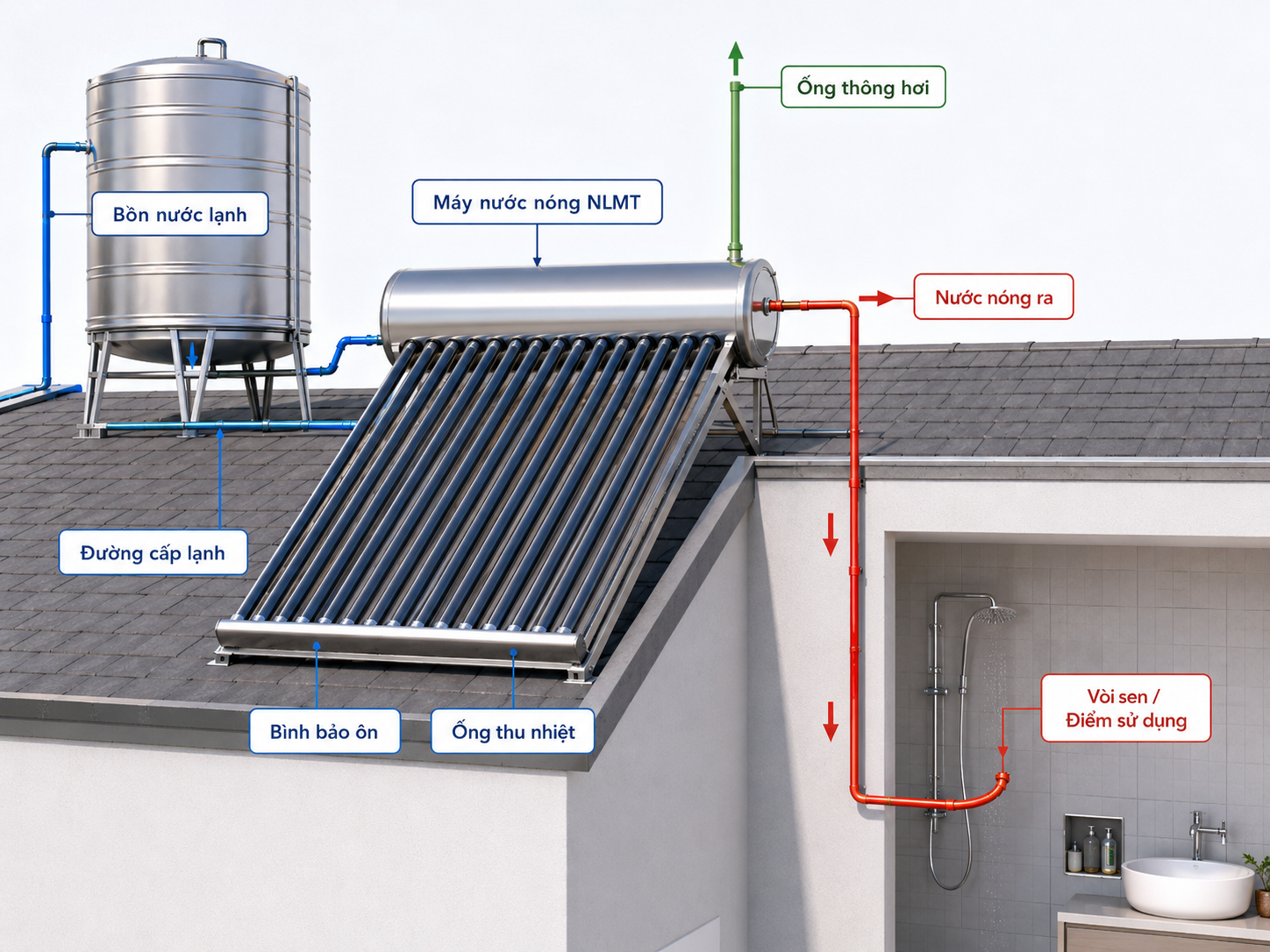

Sơ đồ hệ thống: bồn nước lạnh, đường cấp, đường nước nóng ra, đường thông hơi

Ở cấp hệ thống, bạn cần quan tâm thêm bồn nước lạnh, đường cấp nước vào máy, đường nước nóng ra vòi sen hoặc điểm dùng, đường thông hơi, van khóa và van một chiều. Một số nhà có thể cần bình phụ hoặc bơm tăng áp nếu bồn nước lạnh không đặt được cao hơn máy hoặc áp lực nước không ổn định.

Sơ đồ kết hợp bình nóng lạnh điện khi cần nước nóng ổn định hơn

Với khu vực ít nắng, mùa mưa kéo dài hoặc công trình cần nước nóng ổn định, có thể thiết kế hệ thống kết hợp thái dương năng với bình nóng lạnh điện hoặc bộ hỗ trợ nhiệt. Cách kết hợp cần được tính theo nhu cầu thật, không nên tự nối đường nước nếu chưa hiểu áp lực, van một chiều và hướng cấp nước.

Nguyên lý hoạt động của máy nước nóng năng lượng mặt trời

Nguyên lý máy nước nóng năng lượng mặt trời có thể hiểu đơn giản là hấp thụ nhiệt từ ánh nắng, làm nóng nước trong bộ thu nhiệt, sau đó đưa nước nóng lên bình bảo ôn nhờ đối lưu tự nhiên. Quá trình này diễn ra liên tục khi có nắng và hệ thống được cấp nước đúng cách.

Ánh nắng được hấp thụ và chuyển thành nhiệt như thế nào?

Bộ thu nhiệt hấp thụ bức xạ mặt trời và chuyển thành nhiệt năng. Với ống chân không, lớp ống thủy tinh giúp hạn chế thất thoát nhiệt ra môi trường. Với tấm phẳng, bề mặt hấp thụ nhiệt được thiết kế dạng tấm, thường đi kèm lớp kính và vật liệu hấp thụ nhiệt.

Khả năng làm nóng nước phụ thuộc nhiều vào cường độ nắng, số giờ nắng, hướng lắp, bóng che, loại bộ thu nhiệt và tình trạng sạch/bẩn của ống hoặc tấm thu.

Dòng đối lưu tự nhiên trong ống và bình bảo ôn

Khi nước trong ống thu nhiệt nóng lên, nước nóng nhẹ hơn sẽ di chuyển lên bình bảo ôn. Nước lạnh nặng hơn sẽ đi xuống vùng thu nhiệt để tiếp tục được làm nóng. Quá trình nước nóng đi lên, nước lạnh đi xuống tạo thành vòng đối lưu tự nhiên.

Đây là lý do vị trí đặt bình bảo ôn, độ nghiêng của dàn ống và nguồn nước cấp cần đúng. Nếu lắp sai cao độ, sai đường nước hoặc thiếu thông hơi, quá trình cấp nước và đối lưu có thể bị ảnh hưởng.

Vì sao nước vẫn giữ nóng sau khi tắt nắng?

Nước nóng được giữ trong bình bảo ôn nhờ lớp cách nhiệt. Lớp bảo ôn càng tốt, đường ống càng hợp lý và lượng nước sử dụng càng phù hợp, nước càng giữ nhiệt tốt hơn. Nếu đường nước nóng đi quá xa, không dùng ống chịu nhiệt phù hợp hoặc bình bảo ôn xuống cấp, nước ra vòi có thể kém nóng hơn.

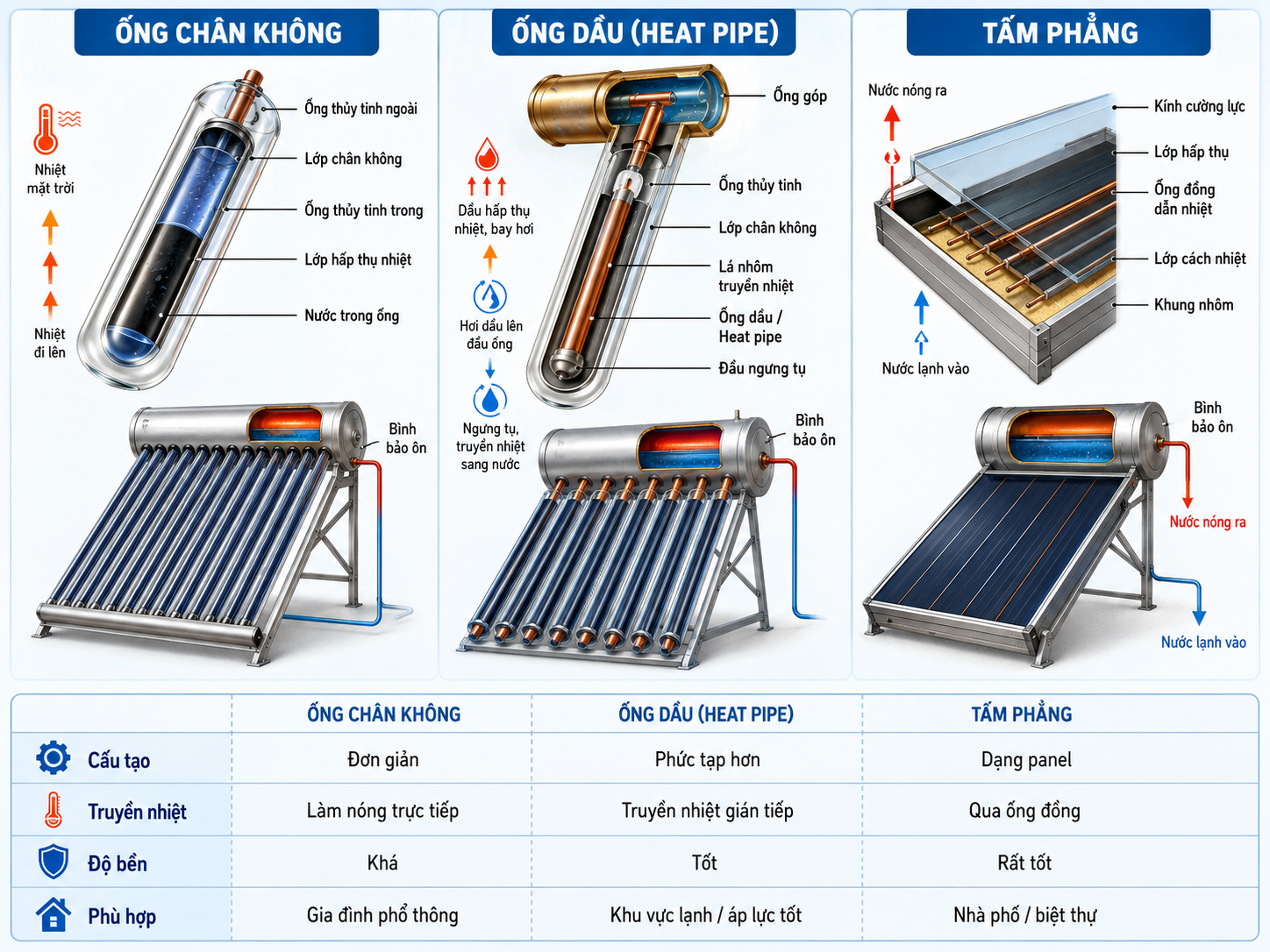

So sánh cấu tạo ống chân không, ống dầu và tấm phẳng

Khi tìm hiểu cấu tạo máy năng lượng mặt trời, bạn sẽ gặp ba nhóm phổ biến: ống chân không, ống dầu và tấm phẳng. Mỗi nhóm có cấu tạo và tình huống sử dụng khác nhau. Không nên chọn chỉ theo giá, mà nên chọn theo nhu cầu nước nóng, mái nhà, thẩm mỹ và ngân sách.

Ống chân không: cấu tạo phổ thông, dễ đầu tư

Máy ống chân không dùng các ống thủy tinh chân không để hấp thụ nhiệt. Đây là nhóm phổ biến, phù hợp nhiều gia đình có nhu cầu nước nóng cơ bản và muốn mức đầu tư dễ tiếp cận. Khi chọn loại này, cần kiểm tra số ống, dung tích bình bảo ôn, chất lượng khung chân và vị trí lắp có đủ nắng không.

Ống dầu: truyền nhiệt ổn định, phù hợp nhu cầu giữ nhiệt tốt hơn

Máy ống dầu có cấu tạo khác so với ống chân không nước trực tiếp. Nhóm này thường được cân nhắc khi bạn quan tâm khả năng truyền nhiệt và độ ổn định hơn. Nếu gia đình dùng nước nóng vào chiều tối, sáng sớm hoặc muốn trải nghiệm tốt hơn nhóm phổ thông, máy năng lượng mặt trời ống dầu là nhóm nên xem thêm.

Tấm phẳng: gọn, thẩm mỹ, phù hợp công trình hiện đại

Máy tấm phẳng có bộ thu nhiệt dạng tấm, thường gọn và thẩm mỹ hơn trên mái. Nhóm này phù hợp nhà phố, biệt thự hoặc công trình cần hệ thống đẹp, gọn mái và yêu cầu kỹ thuật cao hơn. Với nhà phố, biệt thự hoặc công trình cần hệ thống gọn mái hơn, bạn có thể tham khảo máy năng lượng mặt trời tấm phẳng.

Bản vẽ CAD/file CAD máy nước nóng năng lượng mặt trời: cần hiểu đúng trước khi dùng

Nhiều người tìm bản vẽ CAD máy nước nóng năng lượng mặt trời hoặc file CAD máy nước nóng năng lượng mặt trời để tham khảo thiết kế. Điều này hữu ích nếu bạn là kỹ thuật viên, đang thiết kế nhà mới hoặc muốn hình dung đường nước. Tuy nhiên, không nên lấy một file CAD chung rồi áp dụng nguyên xi cho mọi công trình.

Vì sao không nên dùng một bản vẽ CAD chung cho mọi mái nhà?

Mỗi công trình có mái khác nhau: mái bằng, mái nghiêng, mái tôn, sân thượng có bồn nước sẵn, vị trí phòng tắm khác nhau, số tầng khác nhau và áp lực nước khác nhau. Nếu dùng bản vẽ chung mà không khảo sát, bạn có thể bố trí sai vị trí bồn nước lạnh, thiếu đường thông hơi, đường nước nóng quá dài hoặc không tính được vị trí bảo trì.

Bản vẽ CAD chỉ nên xem như tài liệu tham khảo nguyên lý. Bản vẽ thi công thực tế cần theo mặt bằng, vị trí bồn nước, khoảng cách đến điểm dùng, số phòng tắm, hướng mái, tải trọng và loại máy được chọn.

Thông tin cần chuẩn bị để được tư vấn sơ đồ lắp đặt

Trước khi nhờ tư vấn sơ đồ hoặc thiết kế máy nước nóng năng lượng mặt trời cho gia đình, bạn nên chuẩn bị ảnh vị trí mái, kích thước khu đặt máy, vị trí bồn nước lạnh, số người dùng, số phòng tắm, khoảng cách từ máy đến điểm dùng nước nóng và tình trạng nguồn nước.

Cách chọn máy nước nóng năng lượng mặt trời dựa trên cấu tạo

Sau khi hiểu cấu tạo, bạn sẽ dễ chọn máy hơn. Thay vì chỉ hỏi giá hoặc chỉ chọn theo thương hiệu, hãy bắt đầu từ số người dùng, dung tích bình bảo ôn, loại bộ thu nhiệt, điều kiện mái, nguồn nước và ngân sách.

Chọn theo số người dùng và dung tích bình bảo ôn

Bình bảo ôn quyết định lượng nước nóng có thể dự trữ. Gia đình ít người có thể bắt đầu từ dung tích nhỏ. Gia đình dùng nước nóng hằng ngày hoặc có nhiều phòng tắm nên chọn dung tích dư hơn để tránh thiếu nước vào giờ cao điểm.

Khi đã hiểu vai trò bình bảo ôn, bạn nên chuyển sang nhóm chọn máy năng lượng mặt trời theo dung tích để lọc nhanh 120L, 160L, 180L hoặc dung tích lớn hơn.

Chọn theo kiểu bộ thu nhiệt và điều kiện mái

Nếu mái rộng, đón nắng tốt và ngân sách vừa phải, máy ống chân không là lựa chọn phổ thông. Nếu muốn quan tâm nhiều hơn đến khả năng truyền nhiệt, giữ nhiệt và trải nghiệm dùng ổn định, có thể so sánh thêm ống dầu. Nếu công trình cần thẩm mỹ, gọn mái hoặc yêu cầu kỹ thuật cao hơn, tấm phẳng là nhóm nên xem xét.

Chọn theo thương hiệu, bảo hành và vật liệu

Thương hiệu, vật liệu ruột bình, chất lượng khung chân, phụ kiện và bảo hành ảnh hưởng nhiều đến độ bền. Nếu bạn muốn so sánh nhiều dung tích phổ biến cho gia đình, máy nước nóng năng lượng mặt trời Tân Á Đại Thành là nhóm nên đưa vào danh sách tham khảo.

Với người muốn xem thêm các dòng ECO, GOLD, ống dầu hoặc tấm phẳng, Thái Dương Năng Sơn Hà là nhóm có thể so sánh sau khi hiểu cấu tạo. Nếu ưu tiên mức đầu tư dễ tiếp cận, bạn có thể xem thêm máy nước nóng năng lượng mặt trời Toàn Mỹ để so sánh dung tích và giá.

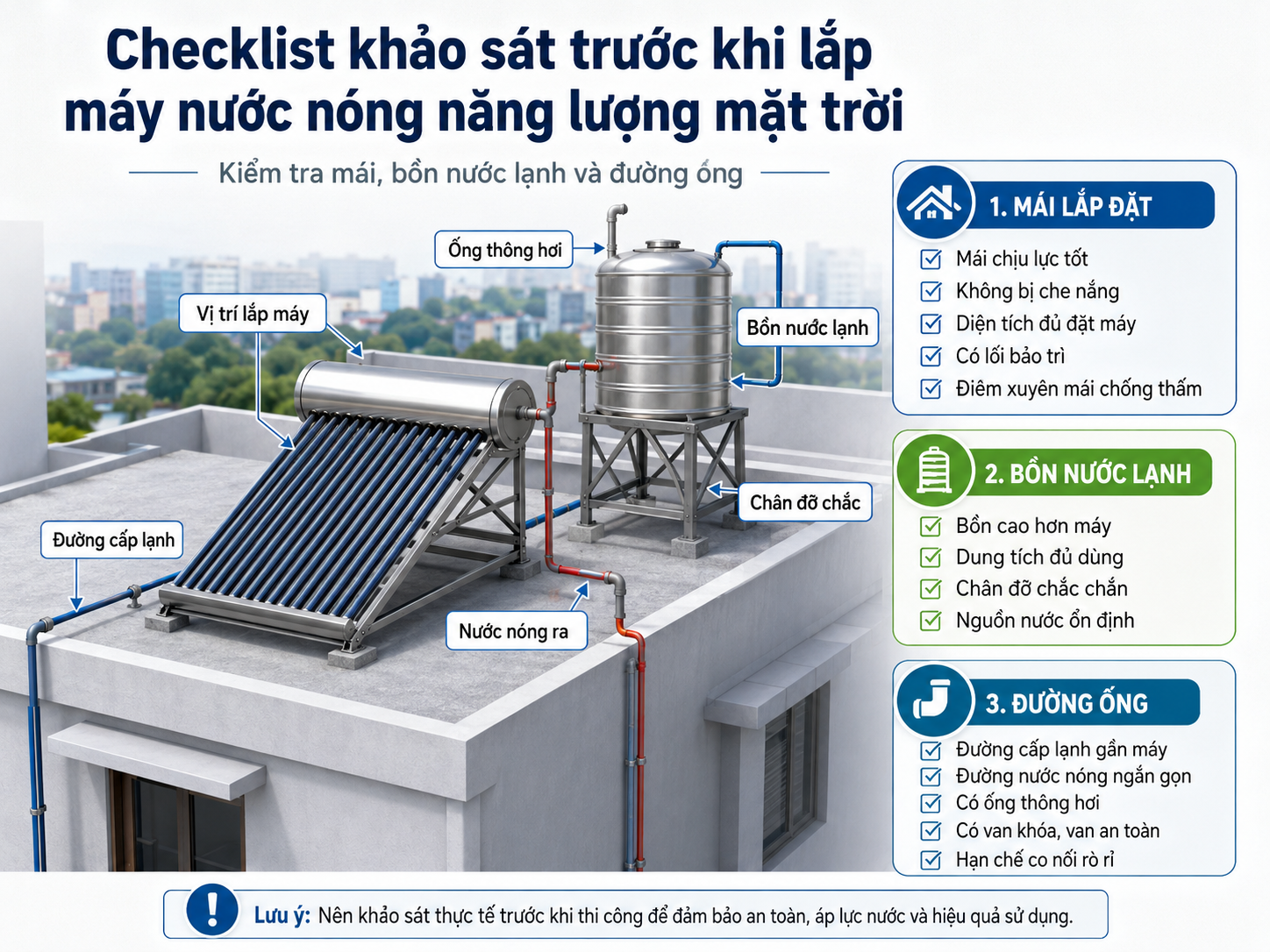

Lưu ý lắp đặt để cấu tạo máy hoạt động đúng hiệu suất

Dù chọn đúng cấu tạo và dung tích, máy vẫn có thể kém nóng nếu lắp sai vị trí hoặc hệ thống nước không phù hợp. Lắp đặt đúng giúp bộ thu nhiệt nhận đủ nắng, bình bảo ôn giữ nhiệt tốt hơn và đường nước nóng hoạt động ổn định hơn.

Vị trí mái, hướng nắng và bóng che

Máy cần đặt ở nơi đón nắng trực tiếp nhiều giờ trong ngày. Mái bị che bởi nhà cao tầng, cây lớn, tường chắn, bồn nước hoặc thiết bị khác sẽ làm hiệu suất giảm. Khi khảo sát, nên quan sát nắng từ sáng đến chiều, không chỉ xem một thời điểm.

Bồn nước lạnh và áp lực cấp nước

Bồn nước lạnh cấp cho máy cần bố trí đúng cao độ và cấp nước ổn định. Nếu bồn cấp thấp, nước yếu hoặc đường ống bố trí sai, máy có thể cấp nước không đều. Một số công trình cần bình phụ hoặc bơm tăng áp, nhưng việc này nên được kỹ thuật kiểm tra theo thực tế.

Đường ống chịu nhiệt và thất thoát nhiệt

Đường nước nóng nên dùng vật liệu chịu nhiệt phù hợp, đi gọn và hạn chế quá dài để giảm thất thoát nhiệt. Nếu đường ống không phù hợp, nước trong bình có thể nóng nhưng ra đến vòi lại giảm nhiệt. Van, gioăng và đầu nối cũng cần dễ kiểm tra để xử lý rò nước khi cần.

Kết luận: hiểu cấu tạo để chọn đúng máy và tránh lắp sai

Cấu tạo máy nước nóng năng lượng mặt trời gồm ba phần chính: bộ thu nhiệt, bình bảo ôn và khung giá đỡ. Khi lắp thành hệ thống hoàn chỉnh, bạn cần quan tâm thêm bồn nước lạnh, đường cấp, đường nước nóng ra, đường thông hơi, van một chiều, van khóa, ống chịu nhiệt và có thể thêm bình phụ hoặc bơm tăng áp tùy công trình.

Hiểu cấu tạo giúp bạn không chỉ biết máy hoạt động ra sao mà còn chọn đúng dung tích, đúng loại bộ thu nhiệt và đúng phương án lắp đặt. Nếu cần phương án phổ thông, bạn có thể bắt đầu từ máy ống chân không. Nếu ưu tiên giữ nhiệt và ổn định hơn, nên xem thêm ống dầu. Nếu cần hệ thống gọn mái, thẩm mỹ cho nhà phố hoặc biệt thự, tấm phẳng là nhóm đáng cân nhắc.
